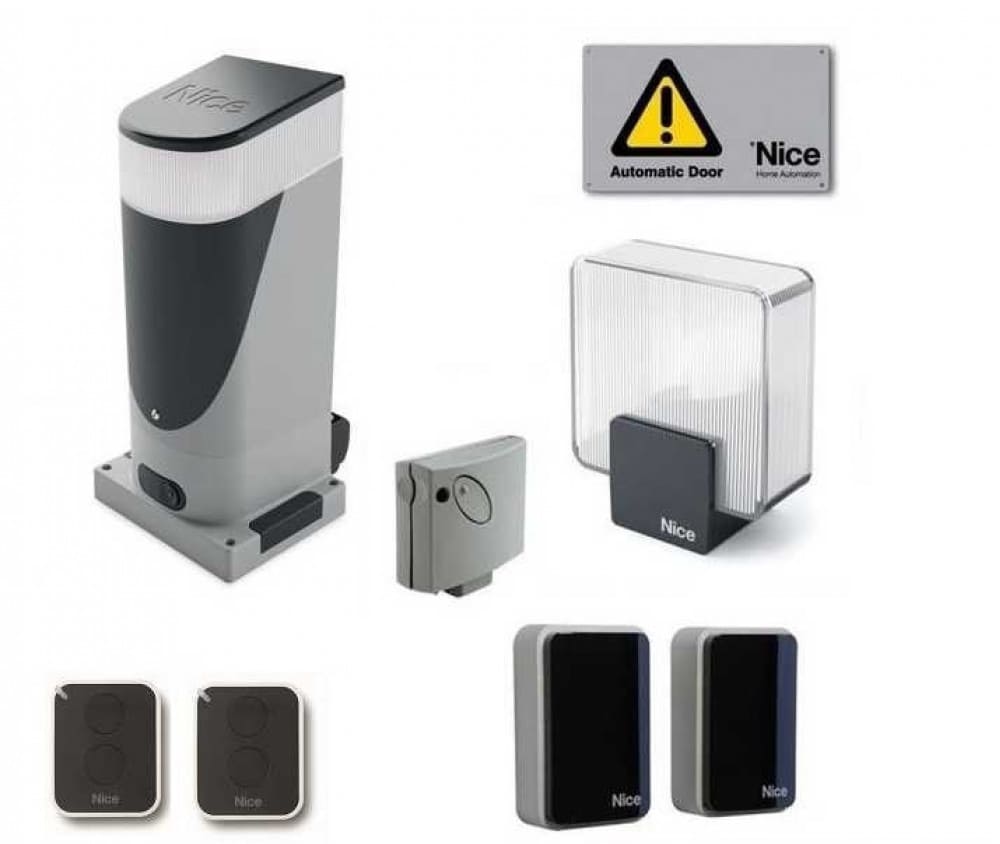

Автоматика Nice SLH400BDKCE
- Привод SLH400
- Приемник OXIBD
- Фотоэлемент EPMB
- Два пульта ДУ ON3EBD
- LED-лампа белого света ELDC
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
- Описание
- Характеристики
- Скачать
-
Комплект Nice SLH400BDKCE для автоматизации откатной створки весом до 400 кг, длиной до 6 м включает в себя электромеханический привод SLH400, фотоэлемент EPMB, лампу ELDC, два передатчика ON3EBD и приемник OXIBD.
SLH400
Привод оборудован энкодером, встроенным электронным блоком управления с тремя кнопками тестирования и программирования (Open, Stop/Set и Close), температурным датчиком, регулятором положения концевых выключателей, многофункциональной лампой, плавким предохранителем, разъемом SM для радиоприемников, выходом системы BlueBus (поиск, распознавание и запоминание подключенных устройств, расчет точек частичного открытия и торможения створки), разъемом BusT4 для подключения программатора Oview (система Opera) через IBT4N, мигающего устройства (24 В, до 4 Вт), сигнальной лампы ELDC, индикатора открытых ворот etc, входом радиоантенны, НО и НЗ контактов. Зубчатая рейка в комплект не включена.
Характеристики:
- Номинальная скорость — 0.18 м/с.
- Номинальный крутящий момент — 6 Н·м (200 Н), пиковый — 12 Н·м (400 Н).
- Настройка паузы, усилия и скорости двигателя, частичного открывания (8 уровней) створки.
- Амперометрическая технология обнаружения препятствий.
- Работа в паре (Master — Slave) для синхронизации двух створок.
- Ручная блокировка и разблокировка привода (ключ в комплекте).
- Продолжительность непрерывной работы — 10 мин.
- Отображение неисправностей (последние 8 операций).
- Рабочий цикл — до 35 циклов/ч, ресурс — 20 000 ~ 250 000 циклов.
- Защита от пыли и влаги — IP44, рабочие температуры — –20 ºС… +50 ºС.
- Штатное питание — 230 В AC, резервное — АКБ PS124 (в комплект не входит), мощность — до 330 Вт.
- Размер — 198×191×408 мм, вес — 6.5 кг.
OXIBD
Приемник (433.92 МГц) на 4 канала работает по радиопротоколу Nice (дальность связи — до 500 м, ячеистая топология, антенна), поддерживает 2-стороннюю систему кодирования BD, передачу подтверждения полученной команды, данных о состоянии автоматики. Получает питание от привода (5 В DC). Укомплектован антенной и LED-индикатором. Чувствительность — –108 дБм. Емкость памяти — 1024 односторонних и 750 двухсторонних передатчиков. Защита от пыли и влаги — IP20. Рабочие температуры — –20 ºС… +55 ºС. Размер — 49.5×41.9×18 мм, вес — 22 г.
EPMB
Фотоэлемент — передатчик (TX) и приемник (RX) — поддерживает автоматическую синхронизацию, предотвращающую интерференцию, подключение и получение питания по BlueBus. Оснащен двойным антибликовым контуром, LED-индикатором. Радиус действия: эффективный — 15 ±5 м, максимальный — 30 м. Угол обзора при фиксированной и ориентируемой оптике — 10º и 30º. Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Размер — 50×80×28.5 мм. Вес — 143 г.
ELDC
Мигающее (по 5 с.) сигнальное устройство — LED-лампа белого света — оборудовано антенной с частотой 433.92 МГц. Питание — 12 ~ 36 В. Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Размер — 132×72×155 мм. Вес — 220 г.
ON3EBD
Трехканальный пульт ДУ (433.92 МГц) с динамическим кодом, информационной и тремя функциональными кнопками получает питание от батареи CR2032 3 В. Рабочие температуры — –5 ºC... +55 ºC. Защита от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice SLH400BDKCE Назначение для откатных ворот шириной до 6 м и весом до 400 кг Привод SLH400 Количество в комплекте 1 шт. Максимальный крутящий момент 12 Н·м; соответствует способности перемещать лист с динамическим трением до 400 Н Номинальный крутящий момент 6 Нм; соответствует способности перемещать лист с динамическим трением до 200 Н Номинальная скорость 0.18 м/с Максимальная частота циклов работы 35 циклов/ч Максимальное время непрерывного хода (при номинальном крутящемся моменте) 10 минут Питание 230 В AC Потребляемая мощность (пиковая) 330 Вт Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 198×191×408 мм Вес 6.5 кг Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBUS Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELDC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания по 5 с. Материал корпуса пластик Питание 12 ~ 36 В Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
