Автоматика Nice SPIN22BDKCE
- Привод SN6041
- Приемник OXIBD
- Пульт ДУ ON3EBD
- Направляющая рейка SNA6
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
- Описание
- Характеристики
- Скачать
-

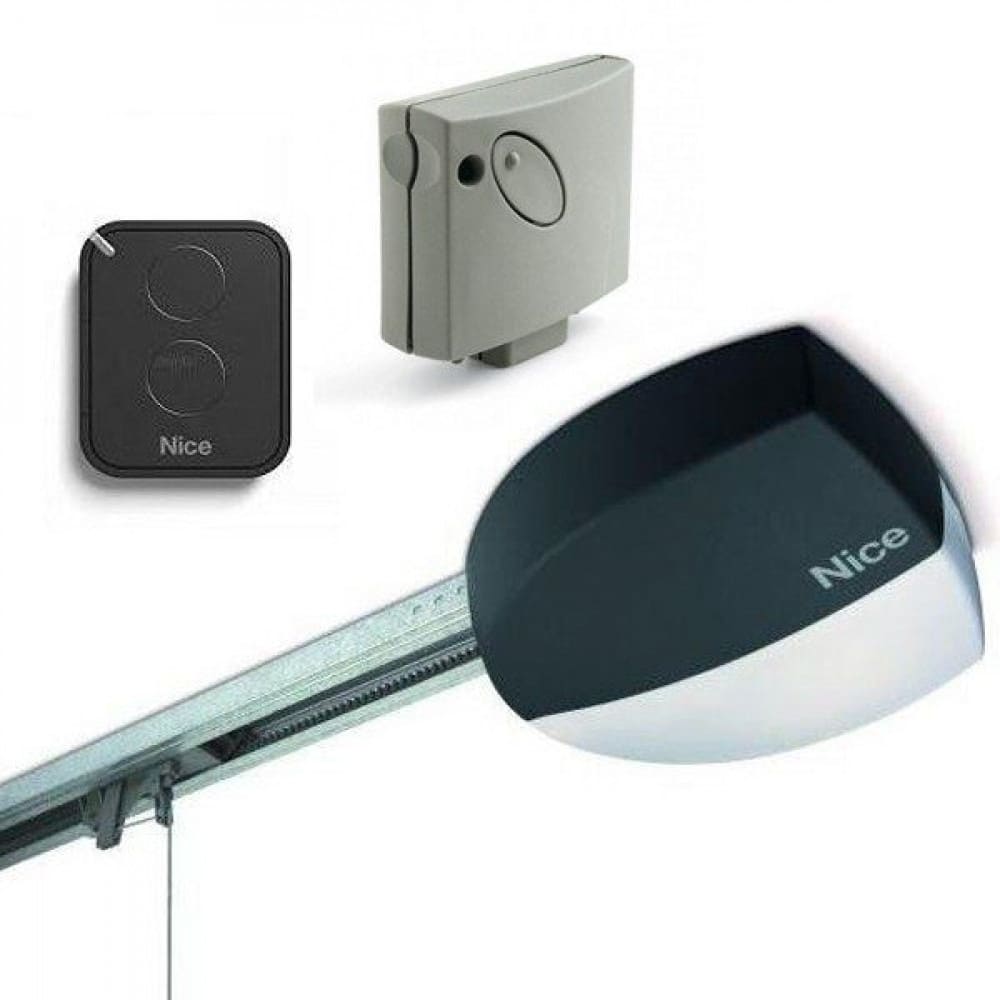

Комплект Nice SPIN22BDKCE для автоматизации секционных ворот площадью до 17.5 м² или подъемно-поворотных площадью до 14.7 м² состоит из привода SN6041, направляющей рейки SNA6, пульта ДУ ON3EBD и приемника OXIBD (приемник и передатчик с обратной связью).
SN6041
Электромеханический привод укомплектован блоком управления с разъемом для радиоприемника, кнопками программирования и лампой, работающей в режиме освещения и сигнализации. Поддерживает технологию BlueBus с распознаванием и запоминанием устройств, подключение электрозамка, индикатора открытых дверей, сигнального устройства, режимы проветривания, многоквартирного дома и ожидания, расчет точек замедления полотна ворот, ручную блокировку и разблокировку, резервное питание от батареи PS124 (в комплект не входит).
Характеристики:
- Момент: номинальный — 9 Н·м (усилие 560 Н), пусковой — 18 Н·м (1000 Н)
- Усилие для перемещения ворот — 850 Н.
- Скорость холостого хода — 106 об/мин (0.20 м/с), при номинальном моменте — 53 об/мин (0.08 м/с).
- Настройка скорости двигателя (4 уровня), паузы перед автозакрыванием (10, 20, 40 или 80 с.).
- Интенсивность — до 50 циклов/день.
- Снижение интенсивности при усилии: 650 ~ 850 Н — 25 %, 500 ~ 650 Н — 40 %, 400 ~ 500 Н — 70 %, 250 ~ 400 Н — 90 %, до 250 Н — 100 %.
- Стандарт защиты от пыли и влаги — IP40, рабочие температуры — –20 ºС… +55 ºС.
- Питание — 24 В DC, мощность — до 370 Вт.
- Размер — 311×327×105 мм, вес — 4.7 кг..
SNA6
Направляющая приводная рейка с зубчатым армированным ремнем и устройством натяжения поставляется в виде двух профилей длиной 1 м и 3 м. 3-метровый профиль используют для ворот высотой до 2.5 м, сборную 4-метровую рейку — для ворот выше 2.5 м. Максимальный полезный ход — 3.5 м. Материал профиля — оцинкованная сталь, высота — 35 мм. Прочность ремня на растяжение — 1220 Н, длина — 8 м.
OXIBD
4-канальный ресивер (433.92 МГц) с памятью на 1024 односторонних и 750 двусторонних передатчиков поддерживает двустороннюю систему кодирования BD, радиопротокол Nice (дальность связи до 500 м за счет ячеистой технологии), отправку подтверждения доставленной команды, данных о статусе автоматики. Оборудован антенной и LED-индикатором. Чувствительность — –108 дБм. Питание — 5 В DC (от привода). Рабочая температура — –20 ºС… +55 ºС, защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм, вес — 22 г.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом оснащен тремя функциональными и информационной (поддержка запросов о состоянии автоматики) кнопками. Источник питания — литиевая батарея CR2032. Защита корпуса от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм, вес — 18 г.
-
Nice SPIN22BDKCE Назначение автоматизация гаражных секционных ворот площадью до 17.5 м² (ширина × высота — 5.2×3.4 м) или подъемно-поворотных ворот площадью до 14.7 м² (ширина × высота — 4.2×3.5 м) Привод SN6041 Количество в комплекте 1 шт. Максимальный пусковой момент (соответствует способности создания усилия для приведения створки ворот в движение) 18 Н·м (1000 Н) Номинальный момент (соответствует способности создания усилия, необходимого для поддержания движения створки ворот) 9 Н·м (560 Н) Скорость на холостом ходу (при заданном значении скорости «Быстрая») 106 об/мин
0.20 м/с
блок управления позволяет задавать 4 скорости, равные примерно 100 %, 85 %, 70 %, 55 %Скорость при номинальном моменте (при заданном значении скорости «Быстрая») 53 об/мин
0.08 м/сМаксимальная частота рабочих циклов 50 циклов/день Максимальная продолжительность непрерывной работы 4 минуты Питание двигателя 24 В DC Максимальная потребляемая мощность 370 Вт Потребляемая мощность в режиме ожидания 1.2 Вт Защита IP40 Рабочие температуры –20 ºС… +55 ºС Размер 311×327×105 мм Вес 4.7 кг Рейка SNA6 Количество в комплекте 1 шт. Тип самоблокирующаяся направляющая с зубчатым ремнем Длина профилей 3 м и 1 м Толщина 35 мм Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 2.136 Мб
