Сетевой коммутатор Osnovo SW-70402/ILS
- 4 GE RJ-45, 2 GE SFP
- Матрица 56 Гбит/с
- Таблица MAC 8К
- SNMP, RMON, VLAN
- QoS, ACL, функции L2
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
- Описание
- Характеристики
- Скачать
-

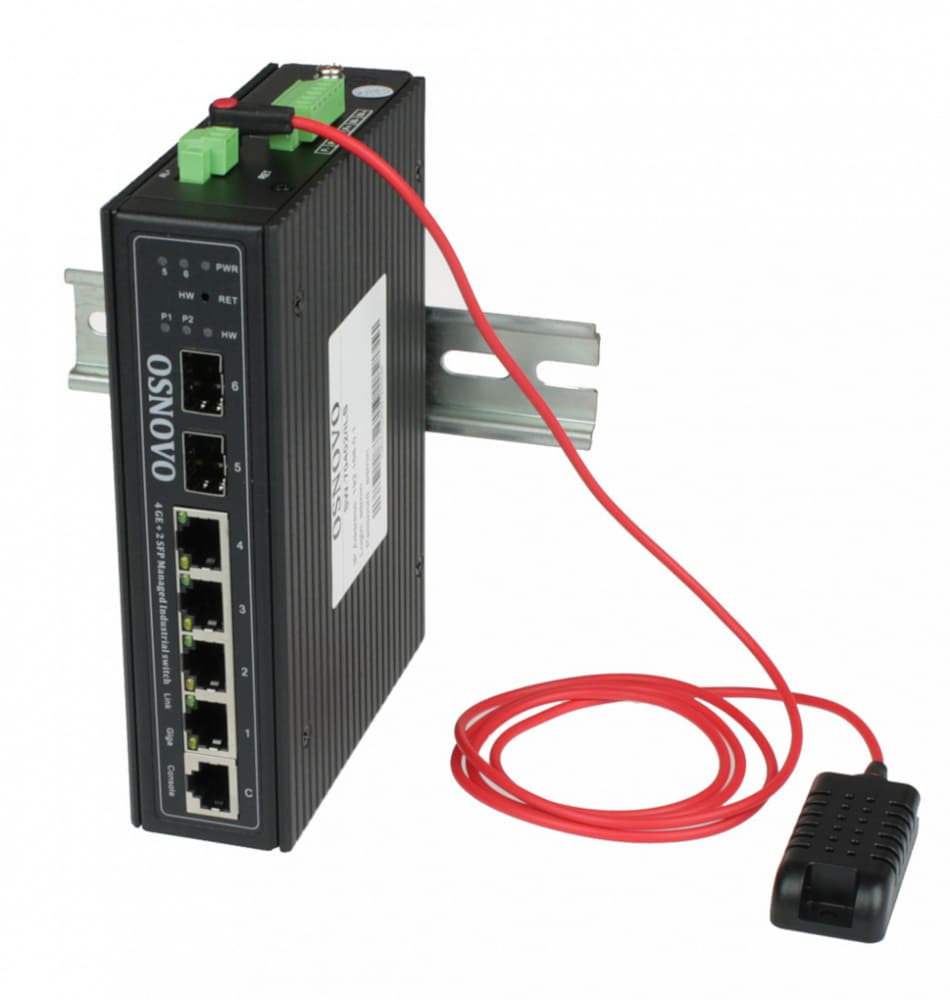

Промышленный управляемый (L2+) коммутатор Osnovo SW-70402/ILS оснащен четырьмя GE-портами RJ-45 и двумя гигабитными SFP-слотами (SFP-модули в комплект не входят). Поддерживает дистанционный контроль температуры (°C), влажности (%), передаваемые от внешнего датчика, и напряжения (В) на основном и резервном адаптерах питания. Ширина магистрального канала — 56 Гбит/с. Скорость перенаправления пакетов — 1.488 mpps. Буфер пакетов — 4.1 Мбайт. Размер таблицы MAC-адресов — 8K. Топологии подключения — звезда, каскад, кольцо.
Функциональность:
- Управление и настройки через web-интерфейс, интерфейс командной строки (CLI), Telnet и консольный порт.
- Защита web — HTTP и SSL (криптографическое шифрование), защита сеанса Telnet — SSH v2.0 (полное шифрование трафика).
- SNMP — управление сетевыми устройствами с настройкой уровня аутентификации и конфиденциальности.
- RMON — удаленный мониторинг сети.
- VLAN Group — организация групп портов, взаимодействующих в одной подсети при фактическом размещении в любой точке.
- Voice VLAN — оптимизация работы голосовых приложений.
- Тегирование трафика на принадлежность к VLAN по IEEE 802.1Q.
- Канальные протоколы STP, RSTP, MSTP.
- IGMP snooping v1/v2/v3 — мониторинг сетевого трафика, предотвращающий широковещательную ретрансляцию multicast-передачи.
- QoS — предоставление портам трафика с разным приоритетом, поддержка восьми очередей на порт.
- Списки ACL — ограничение доступа к конфиденциальным сетевым ресурсам.
- Управление доступом 802.1x на основе портов с аутентификацией через серверы RADIUS и Tacacs+.
- Контроль потока 802.3x.
- Ограничение скорости приема и передачи пакетов на портах.
- Изолирование портов.
- Зеркалирование портов.
- Протокол EAPS — защита от петель в сети.
- Агрегирование каналов IEEE 802.3ad с LACP.
- Защита от широковещательных штормов.
- MDI/MDIX — распознание типа подключенного сетевого устройства для работы с прямыми и кроссовыми кабелями медных портов.
- Auto Negotiation — автосогласование скорости и режима передачи данных.
- Поддержка jumbo frame — 9 кбайт.
Предусмотрены два выхода на устройства оповещения (сирена, стробоскоп etc), разъем подключения климатического датчика, клеммная колодка (источники питания, датчик тревоги), клемма заземления, LED-индикаторы топологии «кольцо», основного и резервного БП, работы устройства, работы SFP-портов, соединения и текущей скорости на портах RJ-45. Питание — DC 12 ~ 57 В (без БП в комплекте). Потребляемая мощность — до 10 Вт. Рабочие температуры — –40 °C... +80 °C. Защита от пыли и влаги — IP40. Предусмотрен безвентиляторный дизайн, грозозащита. Монтаж — на стену или DIN-рейку. Размер — 41×157×115 мм. Вес — 900 г.
Комплектация:
- Коммутатор SW-70402/ILS.
- Датчик температуры и влажности.
- Крепление на DIN-рейку.
- Крепление на стену.
- Руководство по эксплуатации.
-
Osnovo SW-70402/ILS Общее количество портов 6 Количество портов GE RJ-45 4 Количество портов GE SFP 2 Топологии подключения звезда
каскад
кольцоРазмер таблицы MAC-адресов 8К Пропускная способность коммутационной матрицы (Switching fabric) 56 Гбит/с Буфер пакетов 4.1 Мбайт Скорость обслуживания пакетов 1000 Мбит/с – 1488.00 пакетов/с
100 Мбит/с – 148.800 пакетов/с
10 Мбит/с – 14.880 пакетов/сПоддержка jumbo frame 9 кбайт Размер flash-памяти 16 Мбайт Стандарты и протоколы IEEE 802.3 – 10BaseT
IEEE 802.3u – 100BaseTX
IEEE 802.3ab – 1000BaseT
IEEE 802.3z 1000 BaseSX/LX
IEEE 802.3x – Flow Control
IEEE 802.1Q – VLAN
IEEE 802.1p – Class of Service
IEEE 802.1D – Spanning Tree
IEEE 802.1w – Rapid Spanning Tree
IEEE 802.1s – Multiple Spanning Tree
IEEE 802.3ad – Link Aggregation Control Protocol (LACP)
IEEE 802.1AB – LLDP (Link Layer Discovery Protocol)
IEEE 802.1X – Access Control
ERPS ring
EAPS ringФункциии уровня 2 IEEE 802.1D (STP)
IEEE 802.1w (RSTP)
IEEE 802.1s (MSTP)
VLAN/VLAN Group
Tagged Based
Port-based
Voice VLAN
Link Aggregation IEEE 802.3ad with LACP
IGMP Snooping v1/v2/v3
IGMP Static Multicast Addresses
Storm ControlКачество обслуживания (QoS) 8 очередей/порт Безопасность Management System User Name/Password Protection
IEEE 802.1x Port-based Access Control
HTTP & SSL (Secure Web)
SSH v2.0 (Secured Telnet Session)Управление управление через web-интерфейс
CLI
Telnet
SNMPИндикаторы PWR – питание
HW – топология кольцо
SFP – линк на SFP портах
V1 V2 – индикаторы осн. и резерв. БП
Link/Speed – соединение/скоростьДатчик температуры и влажности тип – резистивный (температура), емкостной (влажность)
диапазон:
–40 ºС… +80 ºС (± 0.5 ºС) – температура
0… 99 % (±3 %) – влажность
разъем – TRS 3.5 мм
интерфейс – цифровой 1-Wire + питание (3.1 ~ 5.5 В)Реле аварийной сигнализации DC 24 В, 1 A (НО, НЗ) Грозозащита 6 кВ, 8/20 мкс. Питание DC 12 ~ 57 В (с резервированием) Энергопотребление <10 Вт Охлаждение конвекционное (без вентилятора) Защита IP40 Рабочие температуры –40 °C… +80 °C Размер 41×157×115 мм Вес 0.9 кг Способ монтажа на DIN-рейку, на стену Дополнительно мониторинг температуры и влажности (внешний датчик)
мониторинг напряжения на входе – основной и резервный БП
кнопка HV – включение аппаратной поддержки EAPS при использовании топологии «кольцо» -
Руководство пользователя Размер: 6.644 МбСертификат соответствия Размер: 1.933 МбТехнический паспорт Размер: 0.275 Мб
