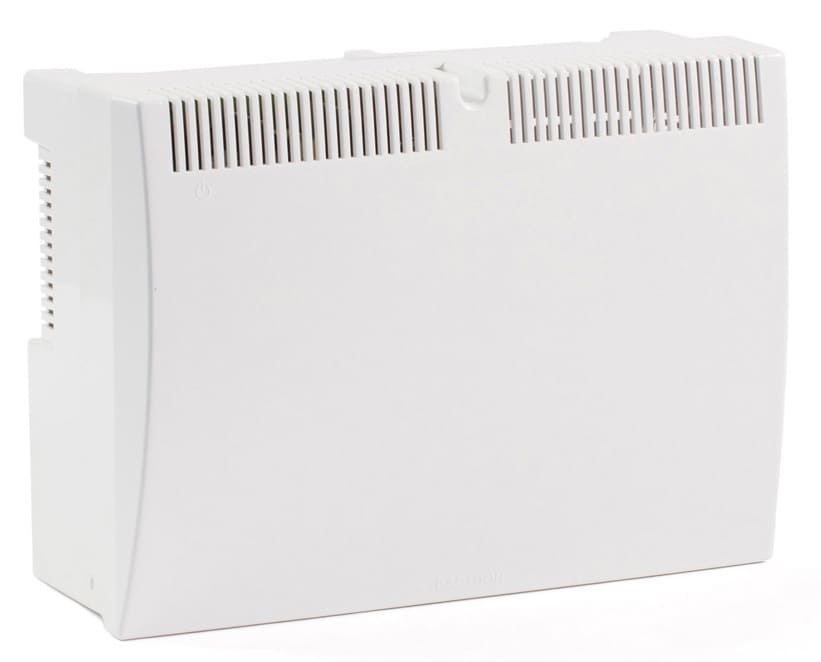

ББП «Бастион «Рапан» 24/3
Код товара: 54719
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Резервированный источник вторичного питания «Бастион «Рапан» 24/3 рассчитан на устройства постоянного тока с номинальным напряжением 24 В. Соответствует ГОСТ Р 53325-2012. Номинальный ток суммарной нагрузки — 2.5 А. Максимальный кратковременный (5 с.) ток нагрузки в основном режиме — 3.5 А. Энергопотребление от сети (без АКБ и нагрузки) — 5 ВА.
Функциональность:
- Питание от электросети (175 В ~ 245 В AC), основной режим.
- Автоматический переход к питанию от аккумуляторов (в комплект не входят) при отсутствии сетевого напряжения, резервный режим.
- Диапазон напряжения на выходе — 20 В ~ 28 В DC.
- Подключение внешних устройств через диагностический разъем.
- Контроль входных и выходных параметров программируемым PIC-контроллером.
- Мониторинг наличия и параметров батарей.
- Цикличная защита преобразователя AC/DC.
- Многоступенчатая адаптивная система защиты выхода от аварийного замыкания клемм выхода питания, перегрузки.
- Защита батарей от глубокой разрядки — автоматическое отключение выходного питания при 21 В ~ 22 В на клеммах батареи.
- Электронная защита от короткого замыкания клемм АКБ.
- Защита от переполюсовки клемм АКБ.
- Защита нагрузки от неисправности источника./li>
- Холодный старт — включение ИБП на заряде АКБ.

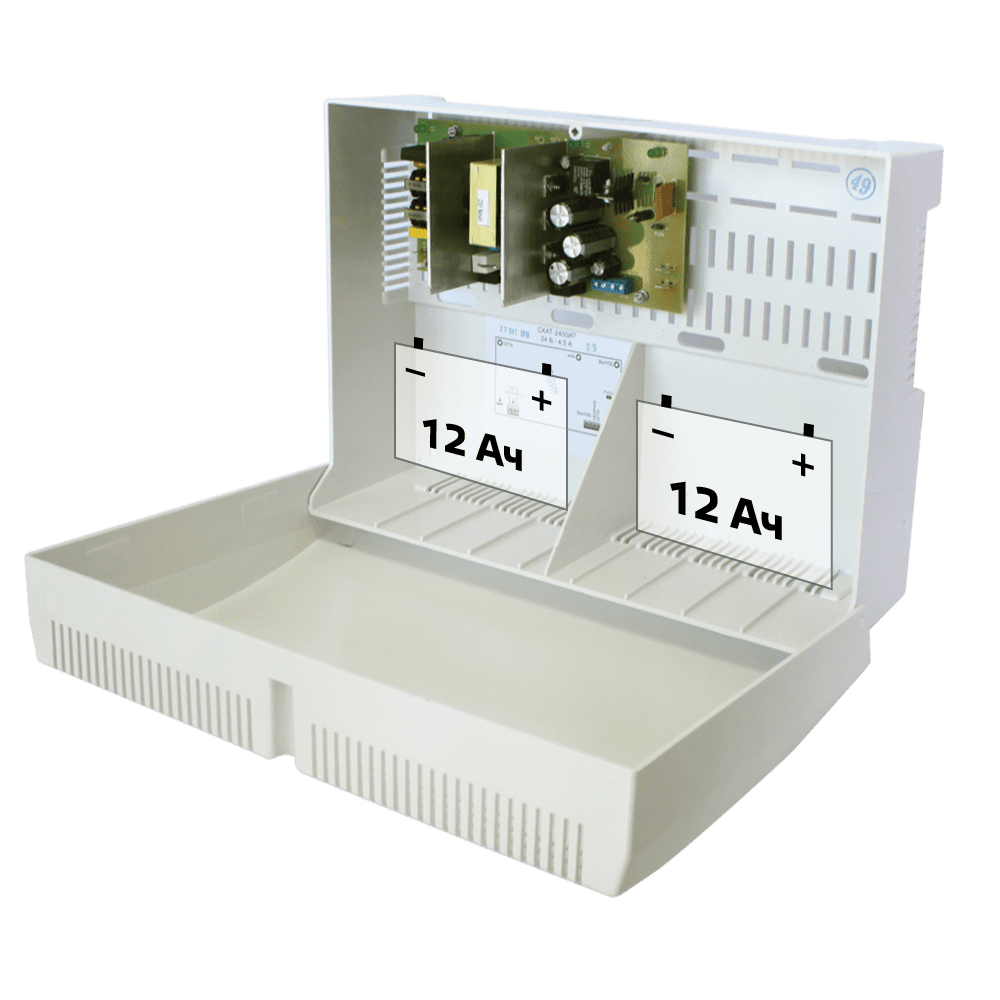

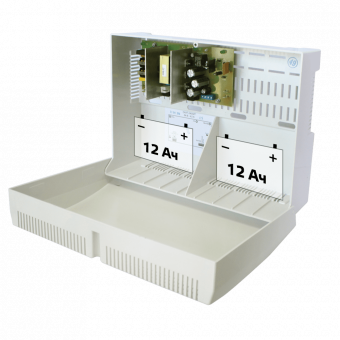

Для резервного режима необходимы две свинцово-кислотные герметичные батареи 12 В емкостью 7 А·ч ~ 12 А·ч. Стабилизированный ток заряда АКБ — до 650 мА.
«Рапан» 24/3 укомплектован релейным выходом (до 60 В, до 50 мА), печатной платой с колодками «Сеть», «Выход», «Наличие сети», контактами АКБ и «Пуск», LED-индикаторами сетевого напряжения и выходного напряжения. Защита от пыли и влаги — IP20. Рабочие температуры — –10 ºС… +40 ºС. Размер — 333×240×134 мм, вес — 1 кг. В комплект входит перемычка АКБ.
-
«Бастион «Рапан» 24/3 Напряжение питающей сети ~220 В, частотой 50 ±1 Гц с пределами изменения 175 В ~ 245 В Выходное напряжение постоянного тока (как при наличии, так и при отсутствии напряжения сети) 20 В ~ 28 В Номинальный ток нагрузки 2.5 А Максимальный ток нагрузки в основном режиме кратковременно (5 с.) 3.5 А Ток заряда АКБ 0.45 А ~ 0.65 А Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в резервном режиме 21.0 В ~ 22.0 В Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки не более 40 мВ Мощность, потребляемая изделием от сети без нагрузки и АКБ не более 5 ВА Тип АКБ герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В Количество АКБ 2 Рекомендуемая емкость АКБ 7 А·ч ~ 12 А·ч Характеристики релейного выхода напряжение — не более 60 В
ток— не более 50 мАСечение провода, зажимаемого в клеммах колодок «Выход» и «Наличие сети» — не более 1.5 мм²
«Сеть» — не более 2.5 мм²Рабочие температуры –10 ºС… +40 ºC Относительная влажность воздуха при +25 °С 95 % Степень защиты оболочкой по ГОСТ 14254-96 IP20 Размер (Ш×Г×В) 333×240×134 мм Размер упаковки (Ш×Г×В) 350×247×140 мм Масса нетто 1.0 кг Масса брутто 1.3 кг -
Технический паспорт Размер: 0.3 МбСертификат соответствия Размер: 0.742 Мб
