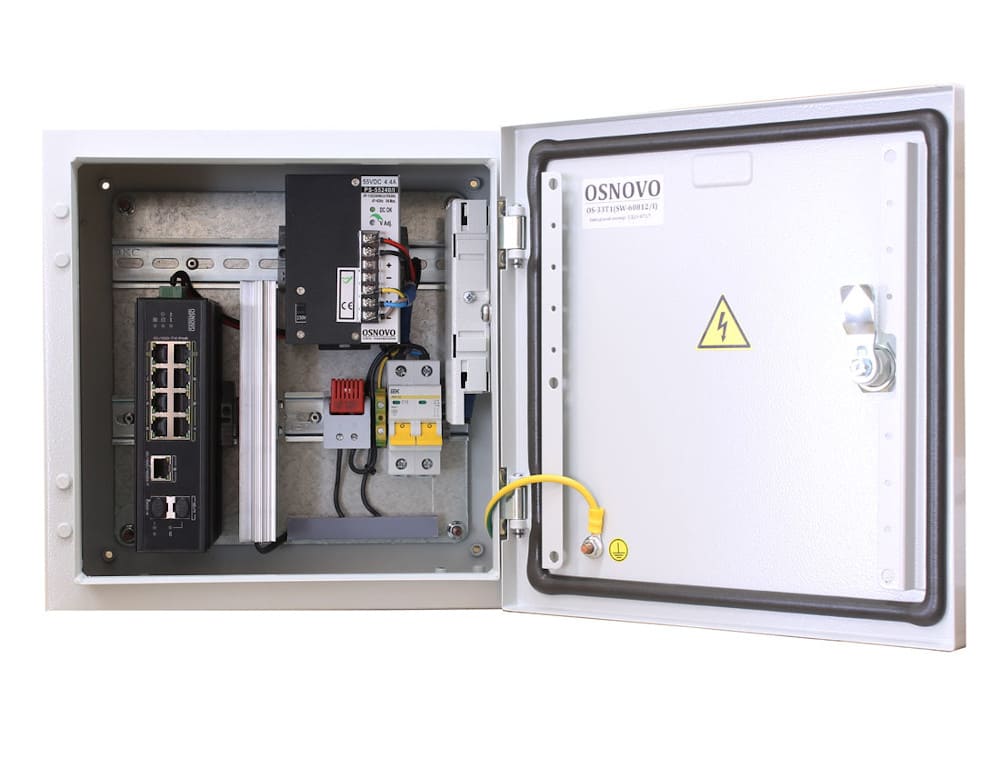

Osnovo OS-33T1 (SW-60812/I) представляет собой неуправляемый РоЕ-коммутатор SW-60812/I промышленного уровня, установленный в шкафу OS-33T1 с оптическим кроссом и термостабилизацией. Максимальная потребляемая мощность с учетом системы обогрева — 345 Вт.

SW-60812/I

В коммутаторе предусмотрены восемь FE-портов RJ-45 с РоЕ, гигабитные Uplink RJ-45 и два SFP-слота. При бюджете РоЕ 240 Вт подает на порты 1 и 2 до 60 Вт (до 49.5 Вт в режиме CCTV), на порты 3 ~ 8 до 30 Вт (до 21.6 Вт в режиме CCTV). Топологии подключения — звезда, каскад. Ширина магистрального канала — 7.6 Гбит/с. Размер МАС-таблицы — 8К адресов. Буфер пакетов — 1 Мбайт. Скорость обслуживания пакетов — 1.488 mpps.

Функциональность:
- Автоматическое определение РоЕ-устройств.
- Изоляция портов для защиты от сетевого шторма.
- Auto MDI/MDIX — автоматическое определение типа контактов для работы с прямыми и кроссовыми кабелями (для портов RJ-45).
- Защита от зависания подключенных РоЕ-устройств Auto-Check.
- Защита от короткого замыкания.
Предусмотрена LED-индикация. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Рабочие температуры — –40 °C... +75 °C. Энергопотребление без нагрузки — 5 Вт. Размер — 165×50×115 мм.

OS-33T1

В состав станции входят герметичный корпус и встроенное оборудование:
- Оптический кросс для подключения волоконно-оптического кабеля.
- Обогреватель для установки на DIN-рейку.
- Нормально-замкнутый термостат (до +15 ºС).
- Автоматический выключатель (2Р, 10 A).
Система термостабилизации поддерживает температуру в шкафу выше –15 °С.

Характеристики оптического кросса:
- Модуль на два SC-порта.
- Ложемент на восемь КДЗС (в комплекте два КДЗС).
- Два оптических одномодовых пигтейла типа SC 0.9 мм длиной 1.5 м.
- Размер — 183×113×22 мм.
OS-33T1 защищена от влаги и пыли по стандарту IP66, предусмотрен комплект гермовводов, рабочие температуры — –50 ºС... +50 ºС, корпус — листовая сталь, порошковая краска. Питание — AC 100 ~ 240 В. Потребляемая мощность системы обогрева — до 100 Вт. Место на din-рейках, доступное для встраивания устройств: на верхней — 210 мм, на нижней — 60 мм. Размер шкафа — 300×300×210 мм.

Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-33T1.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.

Osnovo OS-33T1(SW-60812/I)
Коммутатор SW-60812/I
Общее количество портов	11
Количество портов FE RJ-45 с РоЕ	8
Количество портов GE RJ-45	1
Количество портов GE SFP	2
Скорость передачи данных	10/100/1000 Мбит/с полудуплекс, полный дуплекс
Мощность PoE-порта	порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
Максимальная общая мощность РоЕ	240 Вт
Пропускная способность коммутационной матрицы	7.6 Гбит/с
Размер таблицы MAC-адресов	8К
Буфер пакетов	1 Мбайт
Скорость обслуживания пакетов	1000 Мбит/с – 1488.00 пакетов/с 100 Mbps port – 148.800 пакетов/с 10 Mbps port – 14.880 пакетов/с
Стандарты РоЕ	IEEE802.3af, IEEE802.3at, IEEE 802.3bt автоматическое определение подключаемых РоЕ-устройств
Топологии подключения	звезда каскад
Поддержка jumbo frame	-
Стандарты и протоколы	IEEE 802.3 IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x IEEE 802.3z 1000BASE-X
Индикаторы	1, 2 (подается питание) ALM (тревожное оповещение) PoE (подается PoE, оранжевый RJ-45) Link/Act (подкл. оборудование, зелен. RJ-45) 10, 11 (подключен SFP-слот)
Реле аварийной сигнализации	DC 24 В, 1 A (НО, НЗ)
Питание	AC 195 ~ 265 В/DC 48 ~ 57 В
Энергопотребление (без РоЕ)	5 Вт
Защита	IP30
Охлаждение	пассивное(без вентилятора)
Рабочие условия	–40 °C… +75 °C, относительная влажность до 95 %, без конденсата
Размер	165×50×115 мм
Дополнительно	режим изоляции портов коммутационной матрицы режим антизависания Auto-Check режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
Уличная станция OS-33T1
Назначение	уличная станция (термошкаф)
Размер (Ш×В×Г)	300×300×210 мм
Класс защиты (IP)	IP66
Класс защиты (IK)	-
Материал корпуса	металл
Оптический кросс	размер: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
Температура внутри уличной станции	–15 ºС... +50 ºС
Рабочая температура (температура окружающей среды)	–50 ºС... +50 ºС
Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
Термостабилизация	да, 100 Вт
Резервное питание (АКБ)	-
Теплоизоляция	-
Система проточной вентиляции	-
Система теплого пуска (предварительный прогрев)	-
Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 210 мм, нижняя – 60 мм
