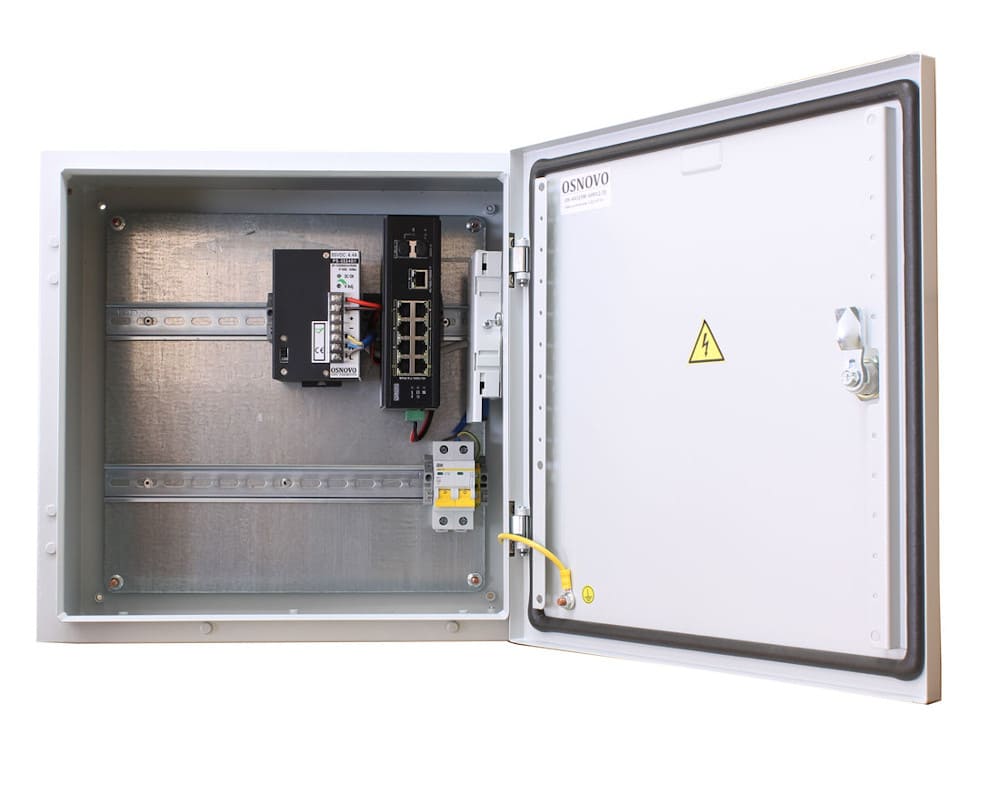

Osnovo OS-441 (SW-60812/I) представляет собой неуправляемый РоЕ-коммутатор SW-60812/I промышленного класса, смонтированный в шкафу уличной станции с оптическим кроссом OS-441.

SW-60812/I

Коммутатор оборудован восемью FE RJ-45 с поддержкой РоЕ, гигабитными Uplink-портами RJ-45 и двумя SFP-слотами. Поддерживает режим увеличения расстояния передачи до 250 м на скорости до 10 Мбит/с и стандарты РоЕ. Общий бюджет РоЕ — 240 Вт, на порт 1–2 — до 60 Вт, 3–8 — до 30 Вт. Пропускная способность коммутационной матрицы — 7.6 Гбит/с. Скорость передачи пакетов — 1.488 mpps. Объем таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт. Топологии подключения — звезда, каскад.

Функциональность:
- Автоматическое определение подключаемых РоЕ-устройств.
- Режим изоляции портов (VLAN) для защиты от сетевого шторма.
- Автоматическое определение типа контактов для работы с обычными и кроссовыми кабелями (Auto MDI/MDIX для портов RJ-45).
- Auto-Check — функция антизависания для РоЕ-портов.
- Защита от превышения предельного тока нагрузки.
- Защита от короткого замыкания.
SW-60812/I оснащен клеммами для подключения питания, системы оповещения при сбое питания и заземления, переключателями выбора режима работы, светодиодными индикаторами подключения устройств к RJ-45 и SFP-слотам, подачи PoE, питания и тревожной сигнализации. Предусмотрено естественное охлаждение. Рабочие температуры — –40 °C... +75 °C. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Питание — AC 195 ~ 265 В/DC 48 ~ 57 В (БП в комплект не входят). Энергопотребление коммутатора — 5 Вт. Размер — 165×50×115 мм.

OS-441

Станция адаптирована к работе на улице в любое время года: рабочие температуры — –50 ºС... +50 ºС, защита от пыли и влаги — IP66, гермовводы. Состоит из герметичного монтажного шкаф, оптического кросса и автоматического выключателя на 10 A.

Характеристики оптического кросса:
- Модуль на два SC-порта.
- Ложемент на восемь КДЗС (два в комплекте).
- Два пигтейла (оптические, одномодовые, тип SC 0.9 мм, 1.5 м).
- Размер — 183×113×22 мм.
Место на din-рейках, доступное для монтажа оборудования: верхнее — 310 мм; нижнее — 250 мм. Размер — 400×400×210 мм.

Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-441.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.

Osnovo OS-441 (SW-60812/I)
Коммутатор SW-60812/I
Общее количество портов	11
Количество портов FE RJ-45 с РоЕ	8
Количество портов GE RJ-45	1
Количество портов GE SFP	2
Скорость передачи данных	10/100/1000 Мбит/с полудуплекс, полный дуплекс
Мощность PoE-порта	порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
Максимальная общая мощность РоЕ	240 Вт (по БП)
Пропускная способность коммутационной матрицы	7.6 Гбит/с
Размер таблицы MAC-адресов	8К
Буфер пакетов	1 Мбайт
Скорость обслуживания пакетов	1000 Мбит/с – 1488.00 пакетов/с 100 Mbps port – 148.800 пакетов/с 10 Mbps port – 14.880 пакетов/с
Стандарты РоЕ	IEEE802.3af, IEEE802.3at, IEEE 802.3bt автоматическое определение подключаемых РоЕ-устройств
Топологии подключения	звезда каскад
Поддержка jumbo frame	-
Стандарты и протоколы	IEEE 802.3 IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x IEEE 802.3z 1000BASE-X
Индикаторы	1, 2 (подается питание) ALM (тревожное оповещение) PoE (подается PoE, оранжевый RJ-45) Link/Act (подкл. оборудование, зелен. RJ-45) 10, 11 (подключен SFP-слот)
Реле аварийной сигнализации	DC 24 В, 1 A (НО, НЗ)
Питание	AC 195 ~ 265 В/DC 48 ~ 57 В
Энергопотребление (без РоЕ)	5 Вт
Защита	IP30
Охлаждение	пассивное(без вентилятора)
Рабочие условия	–40 °C… +75 °C, относительная влажность до 95 %, без конденсата
Размер	165×50×115 мм
Дополнительно	режим изоляции портов коммутационной матрицы режим антизависания Auto-Check режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
Уличная станция OS-441
Назначение	уличная станция
Размер (Ш×В×Г)	400×400×210 мм
Класс защиты (IP)	IP66
Класс защиты (IK)	-
Материал корпуса	металл
Оптический кросс	размер: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
Температура внутри уличной станции	–50 ºС... +50 ºС
Рабочая температура (температура окружающей среды)	–50 ºС... +50 ºС
Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
Термостабилизация	-
Резервное питание (АКБ)	-
Теплоизоляция	-
Система проточной вентиляции	-
Система теплого пуска (предварительный прогрев)	-
Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 310 мм, нижняя – 250 мм
