ИБП Ippon Smart Winner II 1000
Код товара: 47083
- На 4 потребителя
- Разъемы IEC C13
- Активная мощность 900 Вт
- Защита и фильтрация
- 2 батареи 12 В, 9 А·ч
Подробнее
Цена в интернет-магазине
Узнать цену для партнеров / монтажных организаций
40 390 р.
В наличии на складе
Доставка по Москве 2-3 рабочих дня
Доставка по Москве 2-3 рабочих дня
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Линейно-интерактивный ИБП Ippon Smart Winner II 1000 рассчитан на четыре устройства с подключением через разъемы IEC C13. Форма выходного сигнала — чистая синусоида. Номинальная мощность — 1000 ВА, активная — 900 Вт.
UPS поддерживает режимы:
- Нормального диапазона (питание от сети) при отклонении сетевого напряжения не более ±20 % от номинального значения.
- Расширенного диапазона (питание от сети) при отклонении напряжения сети в диапазоне -30 %... +20 % от номинала.
- Резервный (питание от батарей).
- Генератора в диапазоне частот 40 ~ 70 Гц.
- Тестирования батарей.
- Ожидания — ИБП подключен к сети, но выключен; АКБ получают подзарядку при необходимости.
Фильтрация, защита и функции
UPS поддерживает выбор номинального напряжения на выходе — 220 В, 230 В или 240 В, работает в линейном режиме в диапазоне напряжений: для выхода 220 В — 176 ~ 264 В, для 230 В — 184 ~ 276 В, для 240 В — 192 ~ 288 В. При нестабильных параметрах электросети функция AVR стабилизирует выходное напряжение в зависимости от номинального значения: при Uвх >233 В (243 В, 254 В) понижает напряжение на выходе на 12 % (0.88×Uвх), при Uвх <198 В (207 В, 216 В) — повышает на 14 % (1.14×Uвх).
Прочие функции:
- Защита от короткого замыкания — ограничение тока и отключение выхода через прошивку.
- Защита от перегрузки в линейном режиме: при возрастании нагрузки >110 % от допустимой — отключение через 3 мин., >150 % — через 200 мс.
- Защита от перегрузки в резервном режиме: при нагрузке >110 % — отключение через 30 с., >120 % — через 100 мс.
- Защита от глубокого разряда батареи: при нагрузке менее 5 % — отключение через 5 мин. (отключаемая функция).
- Защита от высоковольтных выбросов — рассеивание 405 Дж.
- Горячая замена батарей.
- Холодный старт — запуск ИБП исключительно на заряде батарей.
- Автоматическое определение частоты сетевого тока.
- Smart Battery — подключение к ОС ПК через USB-порт и кабель USB: мониторинг, установка системных сценариев для случаев низкого и критически низкого заряде батарей.
- Автоматическое последовательное самотестирование.
- Автоматическая перезагрузка.
Автономность
Для обеспечения резервного режима Smart Winner II 1000 укомплектован двумя свинцово-кислотными герметичными батареями емкостью 9 А·ч. Время переключения в автономный режим: стандартное — 2 ~ 6 мс., максимальное — 10 мс., в режиме генератора — 13 мс.
Длительность автономной работы:
- ПК с 17" монитором — 62 мин.
- 30 % нагрузка — 20 мин.
- 50 % нагрузка — 10 мин.
- 70 % нагрузка — 5 мин.
- 100 % нагрузка — 3 мин.
Продолжительность восстановления заряда АКБ от 0 % до 90 % — 8 ч.
Основные параметры

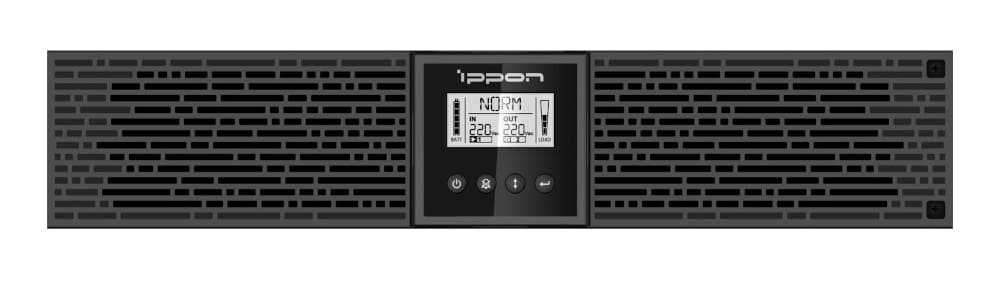

Smart Winner II 1000 оборудован четырьмя функциональными кнопками, ЖК-дисплеем с 2-цветной подсветкой, отображающим данные о напряжении и частоте на входе и выходе, статусе ИБП, уровне заряда батарей, мощности подключенной нагрузки, неисправности. Для экстренного информирования о сбое сетевого электропитания, низком заряде батарей, перегрузке, неисправности etc предусмотрены звуковые сигналы (отключаемая функция).

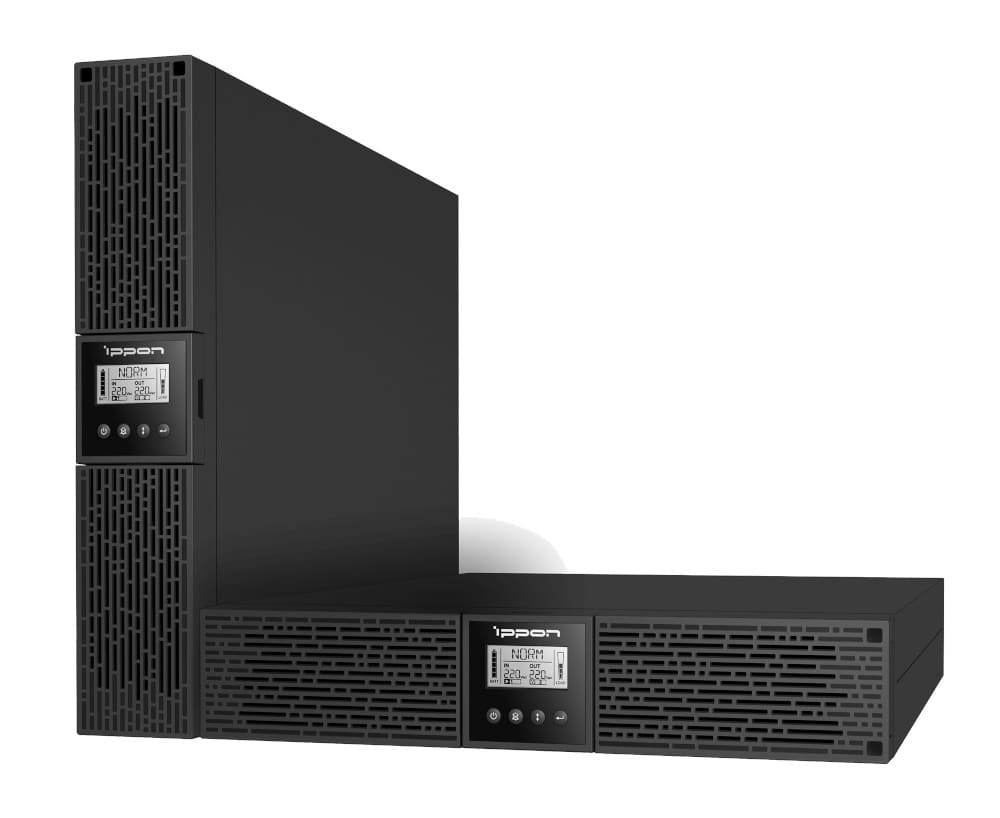

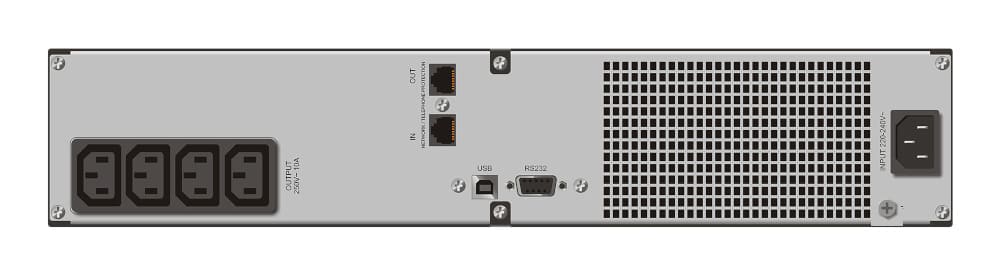

Из интерфейсов на борту: RS-232 и USB — для связи с ПК, RJ-45/RJ-11 — для защиты модемной и компьютерной сети. Предусмотрено принудительное (вентиляторное) охлаждение. Рабочие температуры — 0 ºС… +40 ºС. Доступен горизонтальный монтаж в 19'' стойку (два посадочных места — 2U) или вертикальная напольная установка в подставки. Размер — 438×86.5×436 мм, вес — 13.2 кг.
Стандартная комплектация:
- ИБП Smart Winner II 1000.
- Шнур для подключения к электросети.
- Шнур для подключения нагрузки — 2 шт.
- USB-кабель.

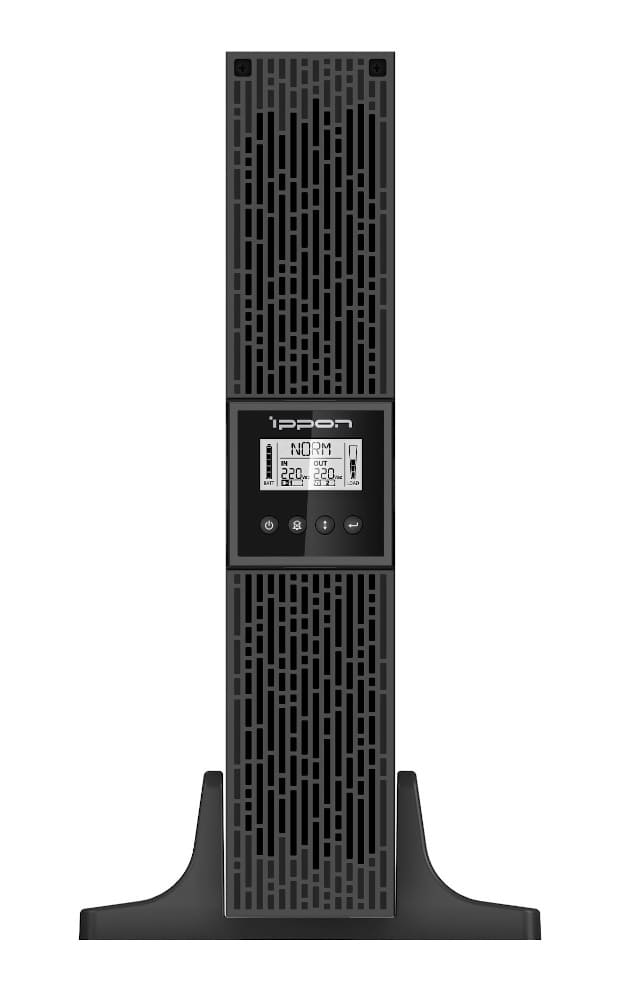

- Подставки для вертикальной установки — 2 шт.
- Монтажные планки с крепежом для установки в стойку — 2 шт.
- Руководство пользователя.
- Гарантийный талон.
-
Ippon Smart Winner II 1000 Базовые данные Тип line-interactive Мощность (ВА) 1000 ВА Мощность (Вт) 900 Вт Выход Номинальное напряжение 220 В, 230 В, 240 В Стабильность напряжения ±5 % Номинальная частота 50 или 60 Гц Стабильность частоты ±0.1 Гц Форма напряжения синусоидальный сигнал Время переключения обычно 2 ~ 6 мс
максимально 10 мс.
максимально в режиме генератора 13 мс.Крест-фактор ≥ 3:1 выходное напряжение батареи Линейная нагрузка КНИ (режим батареи) коэффициент нелинейных искажений 10 % до сигнала низкого заряда батареи
не превышает 20 % коэффициента нелинейных искажений
отключение из-за низкого уровня заряда батареи 1K HV E-modelРазъемы с питанием от батареи IEC C13 – 4 шт. Вход Номинальное напряжение 220 В, 230 В, 240 В Диапазон напряжения для выхода 220 В: 176 – 264 Vac
для выхода 230 В: 184 – 276 Vac
для выхода 240 В: 192 – 288 VacДиапазон частоты 50 Гц (±5 Гц) или 60 Гц (±5 Гц) Разъем питания IEC320-C14 Батареи Тип необслуживаемые герметичные свинцово-кислотные Установленные 12 В/9 А·ч × 2 шт. Время автономной работы ПК с 17" монитором 62 мин. Время автономной работы при 30 % нагрузке 20 мин. Время автономной работы при 50 % нагрузке 10 мин. Время автономной работы при 70 % нагрузке 5 мин. Время автономной работы при 100 % нагрузке 3 мин. Время заряда из состояния полного разряда 8 часов до 90 % заряда Защита и фильтрация От короткого замыкания активное ограничение тока и отключение выхода с помощью прошивки От перегрузки в линейном режиме при нагрузке >110 % – выключится по истечении 3 мин.; при >150 % – выключится по истечении 200 мс. От перегрузки в режиме работы от батареи при нагрузке >110 % – выключится по истечении 30 с.; при >120 % – выключится по истечении 100 мс. От глубокого разряда батареи при нагрузке менее 5% автоматически выключится через 5 мин – функция активируется/деактивируется пользователем Компьютерной сети или телефонной линии порт RJ-45/RJ-11 Автоматический Регулятор Напряжения (AVR) при Uвх > 233/243/254 В, Uвых=0.88 x Uвх
при Uвх < 198/207/216 В, Uвых=1.14 x UвхОт высоковольтных выбросов 405 Дж КПД В линейном режиме > 97 % В режиме AVR > 92 % Средства связи, управления и администрирования USB зарядка для мобильных устройств не предусмотрена Связь с ПК USB/RS-232 Поддерживаемые ОС Windows, Linux, IBM Aix, Sun Solaris, Compaq True6, UnixWare, FreeBSD, HP-UX and MAC (above 10.8) Аварийное отключение питания (EPO) нет Сухие контакты (Dry Contact) нет Физические характеристики и свойства Размер (Ш×В×Г) 438×86.5×436 мм Масса нетто 13.2 кг Масса брутто 16.2 кг Охлаждение принудительное Уровень создаваемого шума <45 дБ Тепловыделение при питании от сети 71.7 BTU/час Тепловыделение при питании от батареи 337.9 BTU/час Степень защиты оболочки IP20 Условия эксплуатации Диапазон температуры 0 ºС… +40 ºC Диапазон относительной влажности 0 – 95 % (без конденсации) Диапазон высоты над уровнем моря 0 – 3000 м Условия хранения Диапазон температуры -15 ºС… +50 ºC Диапазон относительной влажности 0 – 95 % (без конденсации) Диапазон высоты над уровнем моря 0 – 15000 м Соответствие стандартам Требования безопасности низковольтного оборудования ЕврАзЭС ТР ТС 004/2011 Электромагнитная совместимость ЕврАзЭС ТР ТС 020/2011 -
Руководство пользователя Размер: 46.932 МбСертификат соответствия Размер: 0.937 Мб
