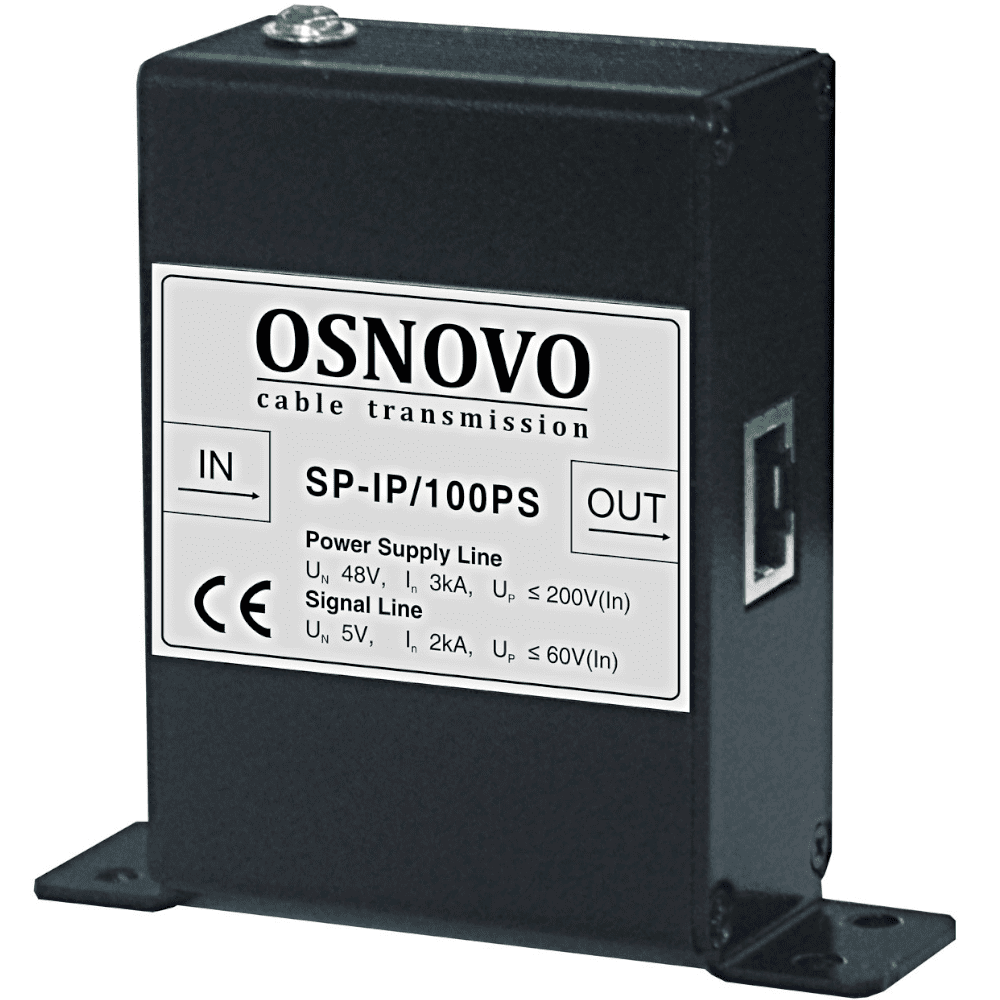

Устройство грозозащиты Osnovo SP-IP/100PS
Код товара: 19051
Грозозащита цепи Ethernet+PoE, 1 порт сети 100 Мбит/с, с защитой линий PoE (af/at, метод B, контакты 4/5, 7/8), отклик для линии данных <1 нс, для РоЕ <25 нс, рабочее напряжение 5/48 В (ном.) — 6/60 В (макс.), уровень защиты ≤60 В/≤200 В, ток нагрузки 0.8 A, разрядный ток (ном., 8/20 μs) (линия-линия) 2.5 кА/3 кА, (линия-земля) 2.5 кА, 165 МГц, вносимые потери ≤1 дБ, RJ-45, -40 ºС… +80 ºC.
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Устройство Osnovo SP-IP/100PS для линий Fast Ethernet с поддержкой PoE (метод Б, IEE802.3af/at) предназначено для защиты слаботочного оборудования систем IP-видеонаблюдения и LAN от перенапряжений и индуцированных токов, в том числе вызванных атмосферными искровыми разрядами. Форма импульса разрядного тока — 8/20 мкс, сила разрядного тока для линия-линия — 2.5 кА/3 кА, линия-земля — 2.5 кА. Время отклика для линии данных: ≤1 нс, для линии PoE — ≤25 нс. Рабочее номинальное напряжение — 5/48 В, максимальное — 6/60 В.

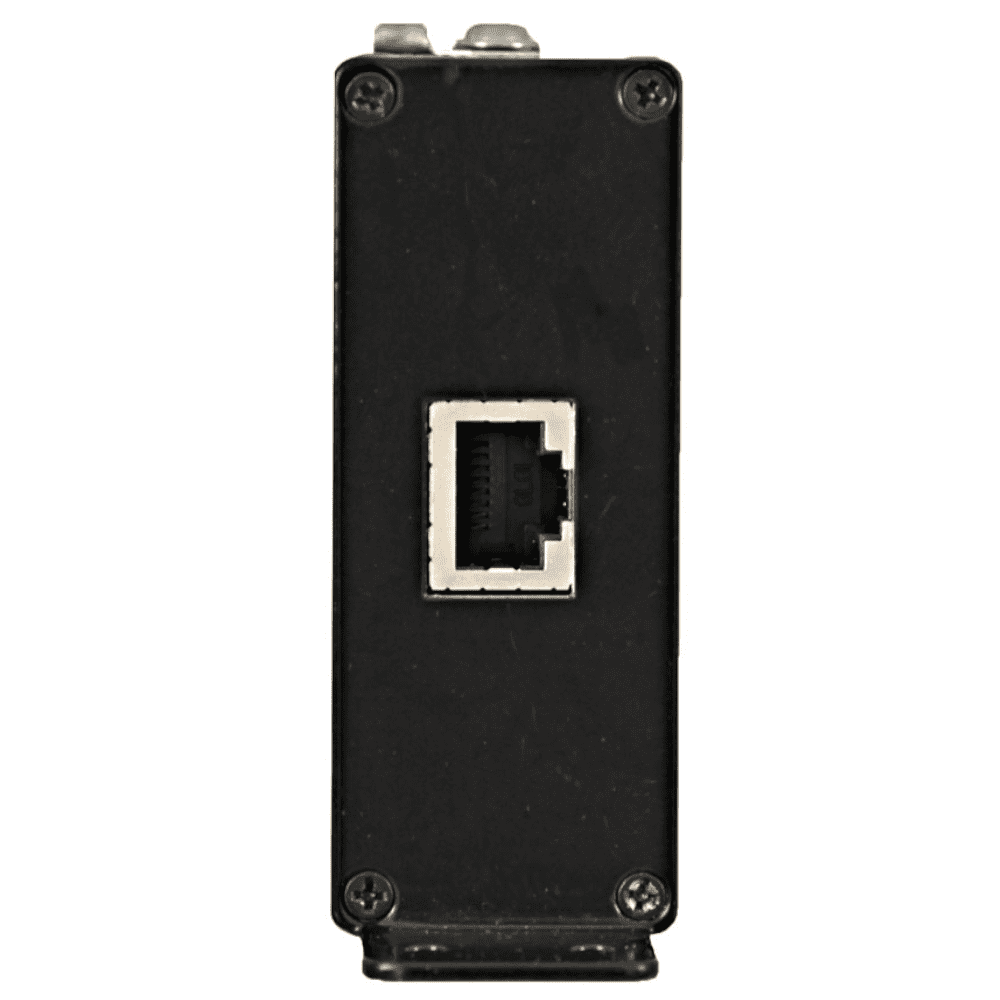

УЗИП оборудован сетевыми портами RJ-45, слотом и разъемом для подключения кабеля заземления. Обеспечивает защиту контактов: Ethernet — 1, 2, 3, 6, PoE — 4, 5, 7, 8. Уровень защиты — ≤60 В/≤200 В. Ток нагрузки — 0.8 А. Полоса пропускания частот — 165 МГц. Монтаж – настенный. Рабочие температуры — -40 ºС… +80 ºC. Габариты — 82×79×29 мм.
-
Osnovo SP-IP/100PS Артикул 11338 Назначение защита цепи Ethernet+PoE Скорость передачи данных (макс.) 100 Мбит/с Количество портов 1 Защищаемые контакты 1, 2, 3, 6 (Ethernet); 4, 5, 7, 8 (PoE) РоЕ метод Б подачи PoE (IEE802.3af/at) Время отклика (tA) ≤1 нс Номинальное рабочее напряжение (UN) 5/48 В Максимальное длительное рабочее напряжение (Uc) 6/60 В Уровень напряжения защиты 1kV/us (линия - линия) (Up) ≤60 В/≤200 В Уровень напряжения защиты 1kV/μs (линия - земля) (Up) ≤60 В/≤200 В Номинальный ток нагрузки (IL) 0.8 A Номинальный ток разряда (8/20 μs) (линия - линия) (In) 2.5 кА/3 кА Номинальныйй ток разряда (8/20 μs) (линия - земля) (In) 2.5 кА Суммарный разрядный ток (8/20 μs) (линия - земля) (ITotal) 20 кА Полоса пропускания 165 МГц Вносимые потери ≤1 дБ Возвратные потери - Подключение RJ-45×1 (вх.); RJ-45×1 (вых.) Рабочая температура -40 ºС… +80 ºC Размеры (Ш×В×Г) 82×79×29 мм (монтаж на стену) Дополнительно - -
Руководство пользователя Размер: 0.739 Мб
