ИБП для видеонаблюдения: что это и как его подобрать

Безопасность жилища, бизнеса, предприятий — это всегда задача первостепенной важности. Современные технологии позволяют успешно решать подобные задачи, однако охранные системы тоже нужно защищать — например, от внезапного отключения электроэнергии. Их непрерывная деятельность можно обеспечить с помощью источников бесперебойного питания (ИБП).

Для функционирования камер видеонаблюдения требуется их стабильная работоспособность, поэтому необходимо предотвращать последствия от аварийных отключений электричества. Также нельзя допустить влияния на камеры целенаправленных действий злоумышленников. Чтобы осветить эту тему со всех сторон, рассмотрим особенности обеспечения питания для систем видеонаблюдения, правильный выбор устройства по требуемым характеристикам и функционалу, а также то, какой ИБП подходит для тех или иных системам контроля.

Зачем нужен ИБП для видеонаблюдения

Эффективность работы камер напрямую зависит от надежности подачи электроэнергии, поэтому при создании систем наблюдения нельзя забывать о факторе постоянства работы элементов. Наилучший способ обеспечить питание для систем видеонаблюдения — установить ИБП. Сложность заключается в том, чтобы надежно устранить уязвимости, обусловленные внезапным отключением электричества. Система видеонаблюдения может перестать работать из-за аварии в сети. Но обесточить ее могут и злоумышленники — в этом случае они получают бесконтрольный доступ на территорию.

• Использование ИБП для видеонаблюдения сделает процесс контроля непрерывным, а также исключит некорректное завершение работы при отключении энергии.
• Информация с камер будет сохранена с гарантией целостности.
• Резервный источник требуется не только видеонаблюдению, обычно питающемуся от 12 В. В безостановочном режиме питания нуждаются и другие аналогичные системы - пожарная сигнализация, телеметрия, контроль удаленных объектов и другое.

Ознакомьтесь с ассортиментом источников бесперебойного питания в каталоге DSSL

Как правило, ИБП используются в IP или интернет-протокольных системах видеонаблюдения. Камеры функционируют, используя блок питания на 12V или 5V DC. Здесь DC — это «Direct Current» или «постоянный ток». На видеоприбор идет низкое напряжение. При этом его блок питания (БП) подключается к розетке 220 В. Данный стандартный способ имеет недостаток — каждая камера системы может перестать получать электроэнергию от сети.

Для централизованного обеспечения видеоприборов нужна сложная схема монтажа. Но есть решение — подключить камеры к видеорегистратору, который будет работать от бесперебойного питания, обеспечиваемого источником. В ряде случаев могут потребоваться вентиляция или подогрев, например, в системах уличного видеонаблюдения. Отдельно действует ИК-подсветка. В таких случаях нужно обеспечить бесперебойное питание для дополнительных устройств.

Ознакомьтесь со всеми доступными видеорегистраторами TRASSIR

Какие бывают ИБП для видеонаблюдения

Для бесперебойной работы камер необходимо предусмотреть аккумуляторную батарею (АКБ) значительной емкости. Немалой мощностью должен обладать и переключатель на резервное снабжение. Еще один важный фактор при выборе ИБП — это цена. Также должны учитываться особенности автономного питания относительно применения в системе. По схемам построения принято разделять ИБП на следующие типы:

•  резервные;
•  линейно-интерактивные
•  On-Line (с двойным преобразованием).

Далее рассмотрим функционал и характеристики каждого вида, а также его пригодность для обеспечения тех или иных систем.

1. Резервный ИБП относится к наиболее дешевому варианту. Прибор просто устроен. В его состав входят следующие элементы:

•  аккумулятор;
•  зарядка;
•  инвертор;
•  Реле.

Подключенные к такому ИБП камеры будут питаться от сети. А в случае приостановки подачи электроэнергии оборудование при помощи реле переключится на аккумулятор. Такая схема обеспечит задержку подачи электричества, измеряемую микросекундами, но это значение может быть критичным для чувствительных камер. Поэтому сфера использования данного вида ИБП ограничивается защитой персональных компьютеров дома или в офисе. Обычно подобный ИБП оснащается аккумулятором 12 В, 7А/ч. Его емкости хватает лишь на правильное завершение работы ПК с защитой данных. Расширение арсенала дополнительными батареями в таких приборах не предусмотрено.

Внутри данного типа ИБП различают бесперебойники двух подвидов. Это модели off-line и Standby. Первые обладают плюсами в виде простоты и невысокой цены, но время переключения на батареи у них отличается от нуля. Автономный режим включается при перебоях в сети. Standby постоянно пребывает в режиме ожидания и готовности. Активирование подачи питания происходит немедленно после отключения основного источника. Согласно принципу работы внутри резервного ИБП обеих разновидностей находится зарядное устройство. Оно питает батарею. Преобразование между напряжениями в 220 (переменным) и 12 В (постоянным) осуществляется инвертором. Этот элемент работает при питании камер от аккумулятора.

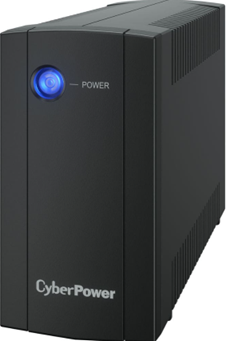

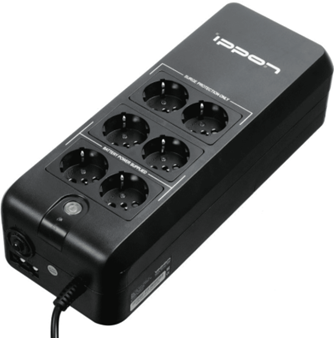

Резервный ИБП

2. Line-interactive или линейно-интерактивный тип иначе называют Smart-UPS. Принцип действия строится на основе предыдущего (резервного) ИБП. Дополнительно в устройстве имеется ступенчатый стабилизатор напряжения. В результате расширяется диапазон входящих значений этого параметра.

Подобные ИБП отличаются меньшим временем переключения, поэтому они применяются для защиты чувствительного оборудования серверов. Smart-UPS имеет большую мощность и стоит дороже резервных ИБП. Батареи обычно имеют характеристики: 12В, 7 А/ч, в комплекте их 4-8 штук. Возможно подключение дополнительных аккумуляторных блоков питания. При этом время работы оборудования увеличивается и достигает нескольких часов при отключении от сети.

Линейно-интерактивные ИБП

3. On-line ИБП. В подобном устройстве входное напряжение преобразовывается в постоянное, после чего снова становится переменным и поступает на выход. Реле переключения не требуется, поэтому задержка при переходе на режим автономности отсутствует.

Такие приборы защищают технику, работающую на качественном питании. Источники On-line регулируют напряжение и частоту, поэтому на выходе получаются параметры строго заданной величины. Подобные ИБП функционируют на сложных схемах и, соответственно, имеют высокую стоимость. Модели выполняются напольными и в виде стоек.

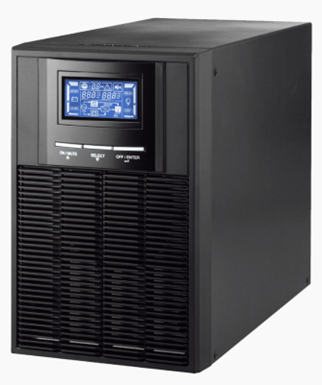

On-line ИБП

Учет параметров и важные характеристики

Чтобы правильно подобрать ИБП под конкретную ситуацию, важно учитывать основные параметры. Для аккумуляторной батареи это емкость и напряжение. От числа ампер в прямой зависимости находится мощность, а также длительность питания камеры при отключении электричества.

Как это выглядит на практике? Мощность, потребляемая камерой, зависит от числа выполняемых функций, также на нее влияет комплектация электронной схемы. Обычно это значение составляет от 2 до 4 Вт. Видеорегистратору нужно в среднем 40-80 Вт. Система из 24 камер затрачивает около 132 Вт. Для такого набора оборудования требуется аккумулятор на 65 А/ч, питающий видеонаблюдение до 5 часов.

Оптимальный выбор блока питания для видеонаблюдения

Для мониторинга обстановки с помощью системы камер требуется ИБП, который соответствует профессиональным стандартам и обладает рядом свойств, делающих его эксплуатацию более удобной:

•  Более удобное устройство подает звуковой или оптический сигнал при переключении на автономный режим.
• При подключении к электросети батарея должна иметь способность восполнять заряд емкости и одновременно работать.
•  Индикация поможет определить уровень допустимой разрядки.
•  Также в надежном устройстве должна быть защита от короткого замыкания.
•  В нем работают свинцово-кислотные аккумуляторы. Показатель емкости равняется 7 ампер/час. Данный параметр нужно выбирать в расчете на минимум 2 часа автономной работы.
• Резервные блоки питания с импульсным действием в меньшей степени теряют напряжение, а также обладают небольшим весом.
