Как работает уличная камера видеонаблюдения

Главное отличие наружной камеры видеонаблюдения от внутренней состоит в условиях работы: дождь, морозы, жара и пыль, — устройства должны выдерживать любые воздействия среды. Легкий пластик и отсутствие защиты не подходят для комплектации уличных аппаратов. Особенности освещения оказывают не меньшее воздействие: для ночной съемки необходима ИК-подсветка с достаточным охватом и мощностью светодиода. Кроме того, существует несколько форм уличных камер. На некоторых объектах будут уместны камеры в форме купола, а часть территорий нуждается в устройстве в форме цилиндра. Широкая функциональность влияет и на цену моделей, при этом внешние камеры стоят дороже внутренних. Уличные устройства можно установить в помещении, а их внутренние аналоги способны работать исключительно в теплых и сухих условиях.

Как выбрать подходящую видеокамеру

Покупка техники станет проще, если разобраться, как работают камеры видеонаблюдения и какие функции необходимы для той или иной системы. Знание технических характеристик поможет сэкономить деньги и получить оптимальное качество изображения. Для этого стоит уделить внимание критериям, которыми пользуются при выборе видеотехники.

Разрешение

Показатель характеризует качество съемки и отображения на экране монитора, смартфона или ноутбука. Параметр измеряется числом вертикально и горизонтально расположенных точек на матрице (пикселей). Разрешение охранной оптики выражается в мегапикселях и определяется умножением числа пикселей по ширине на их количество по высоте. К примеру, 2 Мп — это 1080х1920 точек матрицы, формат 4К соотносится с 8 Мп. От разрешения получаемых записей зависит цена модели. Относительно уличных систем видеонаблюдения высокая четкость изображения с камер (HD) начинается с показателей 1080 точек по горизонтали и 720 по вертикали.

Камеры TRASSIR с разрешением 2-4 Мп      Камеры TRASSIR с разрешением 5-8 Мп

ИК-подсветка

Инфракрасный светодиод помогает фиксировать ситуацию ночью и в других условиях слабого освещения. Так как режим черно-белой съемки отчасти заменяет инфракрасную подсветку, часть моделей способна переключаться в режим ч/б в темное время суток. Работа полноцветных камер в ночное время суток возможна только при наличии функции ИК-съемки.

Выбор мощности подсветки зависит от размеров охраняемого объекта. Средний показатель дальности обычно равен 20 метрам, но при видеонаблюдении за участком большей площади требуется ИК-светодиод с широким охватом. На рынке представлены объективы с дальностью инфракрасной подсветки до 50 м и камеры с электроприводом для поворота и наклона (PTZ), расширяющие область ночного видения до 200 м.

Ознакомьтесь со всеми доступными поворотными IP-камерами TRASSIR

Крупные мировые бренды разрабатывают собственные технологии освещения темного пространства. Чаще такие подсветки имеют белый светодиод вместо красного и переходят ночью в режим черно-белой съемки.

Цвет или ч/б

Уличные линейки камер представлены цветными и черно-белыми форматами. В видеонаблюдении полноцветные изображения функциональнее и позволяют лучше рассмотреть объекты. При ночной съемке цветной режим без ИК-подсветки не имеет смысла. В условиях минимальной освещенности отлично снимает черно-белая оптика, которая передает более контрастное изображение и сохраняет четкость. В магазинах можно встретить универсальные модели с функцией день/ночь, которые сами адаптируются к количеству света и автоматически переключают режимы с черно-белого на цветной и обратно.

Конструкция

•  За панорамные съемки в видеонаблюдении отвечают камеры в виде купола. Вандалам сложнее испортить купольный корпус, так как он прочно крепится к вертикальным и горизонтальным поверхностям. Из-за особенностей оптики картинка схожа с изображениями из объективов фишай.

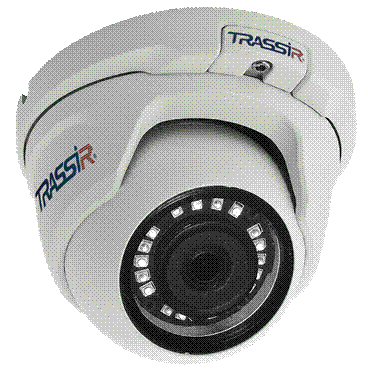

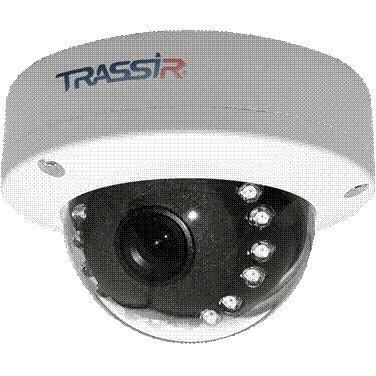

Купольные камеры TRASSIR для улицы

•  Сферы и полусферы могут иметь функцию поворота и слежения за передвигающимся объектом. Сферический корпус позволяет снимать на 360 или 180 градусов.

Уличные камеры TRASSIR с форм-фактором Сфера

•  Устройства в форме цилиндра фиксируются с помощью кронштейна на фасадах или крышах. Они получили широкое распространение, хотя в разы уязвимее для повреждений и краж. Сохранить цилиндрический корпус невредимым поможет монтаж в месте, недоступном для злоумышленников. За счет вращающегося крепления цилиндрическую модель можно направить на нужный отрезок местности и в любой момент сменить точку обзора, а для отслеживания территории с нескольких точек обычно устанавливают систему из нескольких аппаратов.

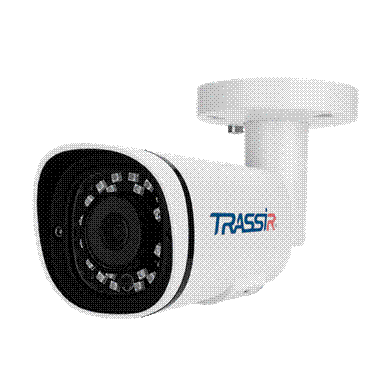

Подборка цилиндрических камер TRASSIR

Угол обзора

В видеонаблюдении четкая передача деталей, расположенных вдалеке, и, наоборот, широкая качественная панорама с низкой детализацией удаленных объектов зависят от фокусного расстояния. Чем выше этот параметр, тем точнее видны объекты на удалении. Широкий охват ближней и средней дальности возможен с установкой расстояния 2,8-5,0 mm.

Устранение засветки

Излишняя освещенность компенсируется двумя способами. Первый — это авторегулировка диафрагмы (более предпочтительный метод), а второй — работа электронного затвора.

Степень защищенности

В отличие от внутренних камер, внешние непрерывно подвергаются воздействию климатических условий. Крупный град, ливень или жара могут повредить устройство и нарушить его работу. Кроме того, на улице риск вандализма в разы выше. Злоумышленники могут разбить объектив, сорвать корпус или повредить аппарат, бросив в него тяжелый предмет. Учитывая эти особенности, производители уделяют внимание пылевлагозащите, прочности металлического каркаса и надежности объектива.

Индексы защиты имеют обозначения IK и IP. Невозможно выбрать подходящую видеокамеру, не учитывая эти характеристики.

Стандарт IP показывает защищенность от твердых частиц (первое значение) и влаги (вторая цифра). Подходящая для улицы степень начинается с IP44, но это плохо устойчивые к влаге, грязи и пыли устройства, которые оснащены козырьком или устанавливаются под навесом. А под ливнем, например, будет работать видеокамера со степенью IP67.

Уличные камеры TRASSIR с защитой корпуса от пыли и влаги по коду IP66-IP67

В видеонаблюдении уровень IK показывает антивандальные характеристики, которые обеспечил производитель. Высокий индекс IK показывает устойчивость техники к механическим воздействиям любого рода. Показатель проверяется с применением молотков различного веса и из разных материалов, которые бьют по видеоустройству с определенной силой. Индекс начинается от самого незащищенного к максимально ударопрочному и прогрессирует от IK00 до IK10.

Камеры TRASSIR для улицы с антивандальной защитой по коду IK08-IK10

По итогу, минимальные показатели защиты для уличных камер наблюдения, от которых должен отталкиваться покупатель, — это IP66 и IK10.

Метеоусловия

К внутренним видеокамерам предъявляются меньшие требования, чем к оборудованию, работающему на открытом воздухе. В первую очередь повышенные требования актуальны для северных регионов, где системы видеонаблюдения должны выдерживать низкие температуры и сложные особенности климата. Метель и высокая влажность при температуре -30 могут вывести из строя целую систему. Большинство уличных камер выдерживают от -50 до +50 градусов Цельсия, при этом оборудование с автоматически регулируемой диафрагмой не выдержит показатель ниже -30 градусов Цельсия.

Еще один важный фактор — это производитель видеоустройства. Любые характеристики и функции меркнут перед некачественными сборкой и компонентами. Разумно обращать внимание на известные бренды и просматривать результаты съемки перед покупкой.

Виды камер для установки на улице

Оптика постоянно обновляется, а бренды выпускают новые уличные линейки с обновленными характеристиками. Техника для внешних систем видеонаблюдения работает на основе нужного формата передачи данных — цифрового или аналогового. Кроме того, на рынке можно найти гибридные аппараты, часть которых функционально не уступает своим аналогам.

Разберем несколько популярных видов наружной оптики.

1. IP-видеокамера

Камера беспроводного соединения передает видеопоток в цифровом формате. Световой поток попадает на CDD матрицу, которая перерабатывает его в цифру и отправляет на принимающее оборудование. Центральный процессор "узнает" камеры по IP-адресу, а просматривать видео можно из любого места, где есть интернет.

2. AHD

Несмотря на вытеснение проводных систем современными IP-камерами, работает аналоговое видеонаблюдение надежно, отчего остается востребованным среди покупателей. Сигнал здесь следует по коаксиалу или UTP, а видеокамеры работают исключительно с кабельным подключением. Формат AHD делится на подвиды:

• SDI. Данные передаются в цифровом формате без сжатия, что защищает трансляцию от задержек и поддерживает хорошую четкость кадров. AHD SDI — довольно дорогостоящее видеонаблюдение, так как выставляет высокие требования к техническим характеристикам коммутации.

• CVI. Технология передачи данных по коаксиалу, устраняющая помехи и задержку кадров. Это происходит благодаря отсутствию перекодировки формата из аналогового в цифровой.

• TVI. Разновидность аналоговой системы видеонаблюдения, которая устраняет искажения потока путем использования модуляции и разделения передачи цветности и яркости. TVI не требователен к качеству кабелей и разъемов, в отличие от формата SDI. Он имеет ограничение разрешающей способности не более 8 МП.

• MHD. Это универсальные камеры, в настройках которых можно выбрать любой из аналоговых режимов, приведенных выше. MHD стоит дешевле, чем IP-видеокамера, и передает картинку хорошего качества. Вот только расстояние от видеорегистратора может составлять не более 500 м.

Аналоговые системы видеонаблюдения вызывают доверие у пользователей благодаря своим защищенности и постоянству сигнала. IP-видеокамера незаменима при организации удаленного наблюдения. Она передает широкий спектр метаданных и ее сложно обойти в характеристиках качества изображения.

Объективы уличных камер

Объективы видеотехники подразделяются на стандартные и с авторегулировкой матрицы. Последние, АРД-камеры, самостоятельно меняют степень раскрытия диафрагмы, в зависимости от освещения. Чем больше света снаружи, тем меньше его попадает внутрь. Автоматическая регулировка диафрагмы помогает передавать на экран высококачественную картинку при перепадах освещенности.

Камеры TRASSIR с объективом с переменным фокусным расстоянием

Камеры TRASSIR с объективом с фиксированным фокусным расстоянием

Чувствительность к свету

Показатель минимальной освещенности говорит о возможности отображать картинку в темном пространстве. Он показывает ограничения в видеонаблюдении при конкретных параметрах освещения. Стандартное значение, указанное на большинстве уличных моделей камер, — 0,1 Лк,  это означает, что среднестатистическая видеокамера, предлагаемая в магазинах, готова к съемке в условиях низкого освещения. Однако производители иногда лукавят и прописывают в характеристиках минимальный уровень освещенности, не соответствующий реальности. В остальном показателем пользоваться несложно: значение чувствительности 5 Лк означает, что окружающее освещение в 5 Лк достаточно для передачи полноценного изображения, а при свете 4 Лк картинка потеряет свою четкость.

Матрица

Это ключевая часть видеотехники, которая переводит визуал в электрический или цифровой сигнал. Среди массы характеристик матрицы важны две, производители отмечают их в своих инструкциях:

1. Размер. Величина матрицы определяет число пикселей на ней, а соответственно, красочность и четкость отображения.
2. Тип сенсора. Существует два типа — КМОП и CCD. Первая технология дешевле, новее и менее энергозатратна, но в качестве изображения она частично уступает аналогу. При этом с большинством задач систем видеонаблюдения КМОП отлично справляется.

Дальность наблюдения

Обычно в частных домах работают камеры видеонаблюдения с меньшей дальностью, чем на крупных площадках. Расстояние, на которое удалена цель слежения, влияет на настройку фокусного расстояния объектива. Фокус ограничивает промежуток между видеокамерой и точкой съемки. Чем больше дистанция, тем выше показатель фокусного расстояния.

Место расположения самой камеры влияет на выбор коммутационного оборудования. Коаксиальный кабель ограничивает видеонаблюдение расстоянием 300-500 метров. Когда необходимо монтировать приборы дальше, используются усилитель сигнала или видеоустройство с передатчиком.

Способы передачи видеопотока

Глобально все уличные камеры делятся по типу передачи сигнала.

•  Аналоговые системы видеонаблюдения передают электрический сигнал, который обрабатывается внешним процессором. Для их работы не нужно устанавливать программное обеспечение и подключать доступ к интернету. Видеопоток передается через UTP или коаксиальный кабель, длина которого ограничена расстоянием до 500 м. При том, что сигнал несет минимальные потери, проводная передача может создавать помехи. Записи, полученные аналоговыми системами видеонаблюдения, невозможно просматривать удаленно. Установка и настройка могут вызвать затруднения у неподготовленного пользователя, для этого придется оплачивать услуги мастера. Есть и значительное преимущество — аналоговые видеокамеры дешевле цифровых.

•  Цифровые камеры преобразуют сигнал самостоятельно и подключаются по кабелю Ethernet или беспроводным сетям к регистратору или серверу. Они питаются от стандартного адаптера с USB-выходом. Цифровое видеонаблюдение обеспечивает высокое качество видео и взаимодействует с кодеками, которые облегчают объем файлов. После сжатия данные занимают меньше места на облаке или дисковом хранилище. Беспроводное соединение лучше защищено и проще масштабируется. Его может настроить непрофессионал, и вывести картинку на монитор компьютера, экран ноутбука, телевизора и любого гаджета.

Принципы работы IP и аналоговых видеокамер на улице

Конфигурация сетей цифровых и аналоговых видеокамер зависит от множества параметров, в том числе задач и условий, в которых работает система видеонаблюдения. Два типа видеотехники имеют как общие черты, так и свои ограничения.

Отличия и характеристики IP-камеры

Беспроводные видеоустройства передают данные по Wi-Fi сети, используя сигнал от роутера или маршрутизатора. При установке только одной IP-камеры точка доступа не нужна, видео можно просматривать с гаджета или ПК напрямую и хранить данные на облачном сервисе. IP камера конкретного производителя работает на программном обеспечении, специально разработанном компанией для удаленной онлайн-трансляции.

Преимущества работы IP-видеокамеры

Системы видеонаблюдения с передачей материала по Wi-Fi сети дают возможность в любое время просматривать контент с IP-камеры за конкретный период. Для хранения видеозаписей на флеш-карте ее вставляют в специальный слот на регистраторе. Файлы можно передавать на сервер, а сохранить большой объем информации с IP-камеры по силам облачному хранилищу. Последний вариант идеален для крупных систем уличного видеонаблюдения. На небольшом загородном участке или в квартире удобно использовать функцию съемки только при появлении движения в кадре. Это сократит объем ненужных записей с IP-видеокамеры.

Ознакомьтесь с преимуществами облачного хранилища TRASSIR Cloud

Подключение по Wi-Fi и локальной сети

Видеонаблюдение, которое организовано передачей видеопотока с IP-камеры беспроводным способом по Wi-Fi или локальным сетям, зависит от наличия адаптеров и характеристик оборудования. Распространенный принцип работы — это соединение IP-камер с регистратором по Wi-Fi с помощью роутера. Другой вариант задействует коммутацию для подключения устройств с протоколом WPS или путем настройки через веб-интерфейс.

Один из факторов простоты установки IP видеокамеры - отсутствие кабелей. Монтаж и настройку можно произвести за один день. Сразу после подключения видеоматериал доступен в любой точке планеты, где присутствует сеть интернет. Однако отсутствие коммутации в монтаже IP камеры имеет и несколько недостатков:

• наличие глушителей Wi-Fi
• зависимость просмотра от качества маршрутизатора

Передача по проводной сети

Аналоговые видеокамеры подключаются с помощью коаксиального, оптического или UTP/FTP проводов. Кабельное соединение значительно ограничивает возможный масштаб охранной системы. Коаксиал работает на расстоянии между регистрирующим устройством и камерой видеонаблюдения до 200 метров. При этом его монтаж не требует дополнительных элементов. Кабель напрямую подключает оборудование между собой.

Аналоговые видеокамеры, подключенные к регистратору или процессору при помощи витой пары, могут находиться на расстоянии больше 200 метров. Для прокладки кабеля используют вспомогательные устройства: передатчики и приемники. Покупка коммутационных деталей повышает финальную стоимость монтажа, сам же провод стоит дешевле коаксиального кабеля.

Плюсы оптоволокна - в его легкости и отличной передаче видеопотока. Работа на дальних расстояниях и передача как аналоговых, так и цифровых данных дает ему большое преимущество. Однако видеонаблюдение с оптоволоконным кабелем требует больших затрат: для прокладки понадобятся дорогостоящее оборудование и профессиональная поддержка, при этом стоимость самого кабеля в разы превышает цену на коаксиальный провод и UTP.

Сохранение записей

Если видеокамера установлена для охраны, то опрометчиво приобретать устройство исключительно с трансляцией онлайн. Сохранять материал можно одним из трех способов.

1. Карта памяти

Моделями с microSD пользуются для записи файлов прямо на устройство. Этот вариант подходит для непродолжительного слежения, например, на период поездки в отпуск. Максимальный объем не превышает 256 Гб, что равно примерно 40 часам материала. Хранить видео на карте небезопасно, злоумышленники легко ее извлекут.

2. Регистратор

Видеорегистратор пишет информацию на встроенный жесткий диск. К работающей HD-камере он подключается с помощью кабеля, а IP-видеокамера передает видеопоток через роутер или проводным путем. Оборудование способно хранить до 14 ТБ, объем памяти зависит от числа установленных видеонакопителей. Для примера, максимальный объем — это 9 месяцев круглосуточной съемки.

Ознакомьтесь с ассортиментом видеорегистраторов TRASSIR в каталоге DSSL

Облако

Некоторые изготовители предлагают собственное облачное хранилище, но сегодня существует множество других надежных вариантов. Это платный и безопасный способ хранения файлов, так как репутация провайдеров напрямую зависит от защиты информации. Они обеспечивают быструю работу через приложение или веб-ресурс и доступ с ноутбука, телефона и других гаджетов из любой точки, где есть интернет. Хранилище удобно возможностью расширить объем и продлить время хранения по более дорогому тарифу.

Лучших камер видеонаблюдения не существует. Покупая уличную технику, стоит руководствоваться своими задачами. Обеспечить наблюдение за открытым пространством двора загородного дома может даже одна IP-камера. Установка охранной видеосистемы на участке большей площади, который не войдет в поле зрения одного объектива, требует построение целой сети, например, из AHD-камер.
